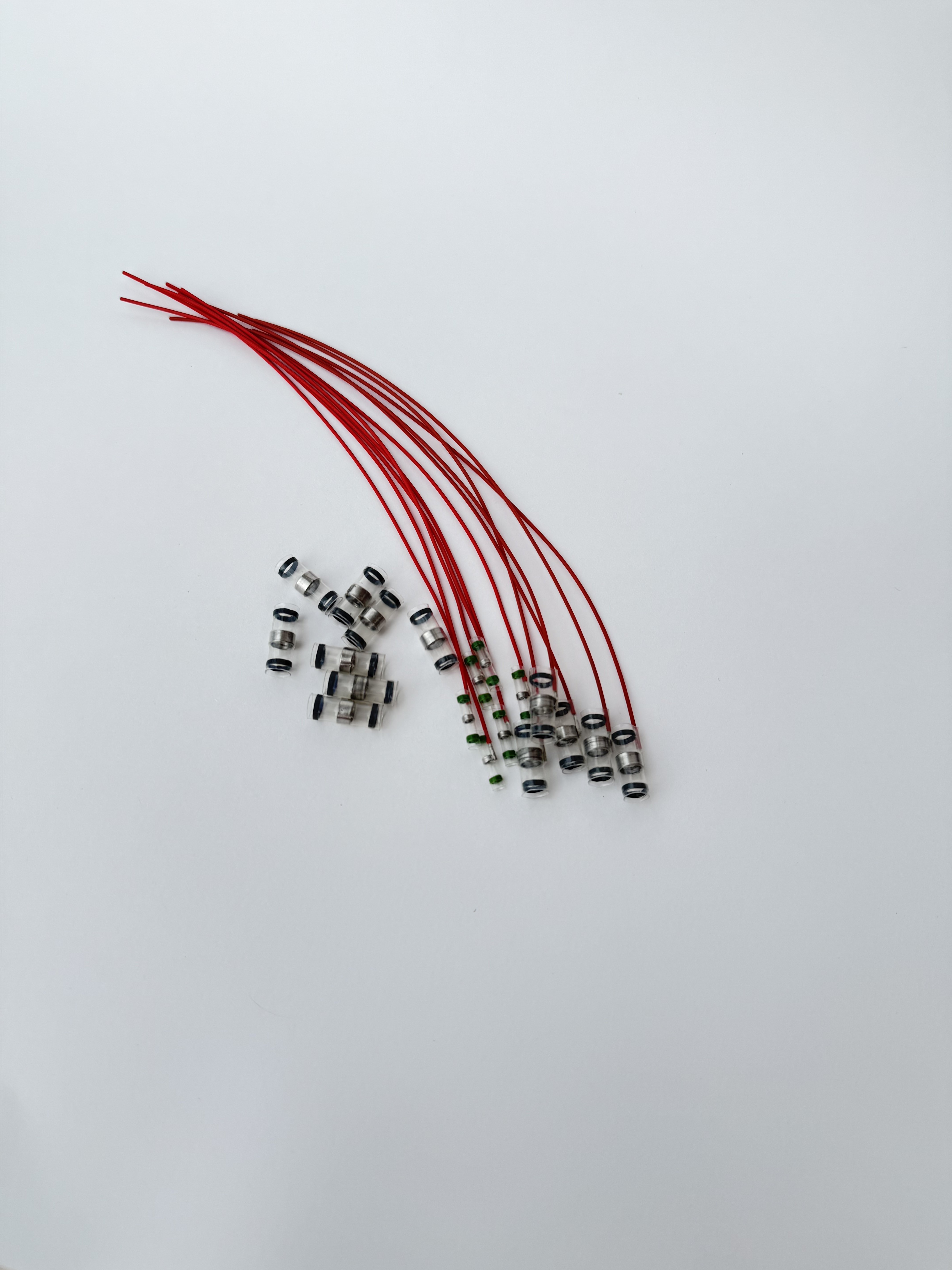

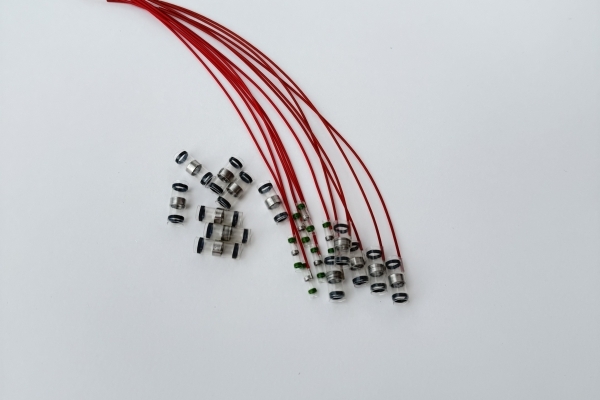

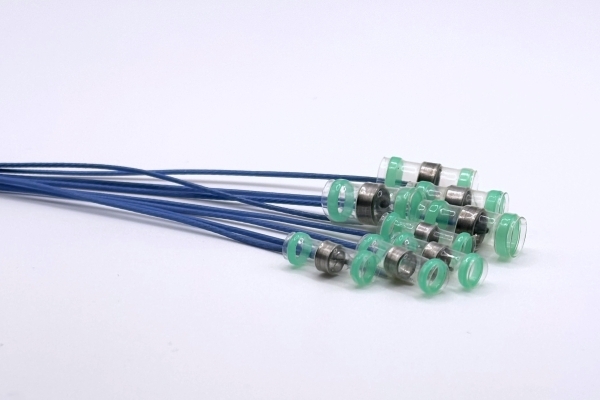

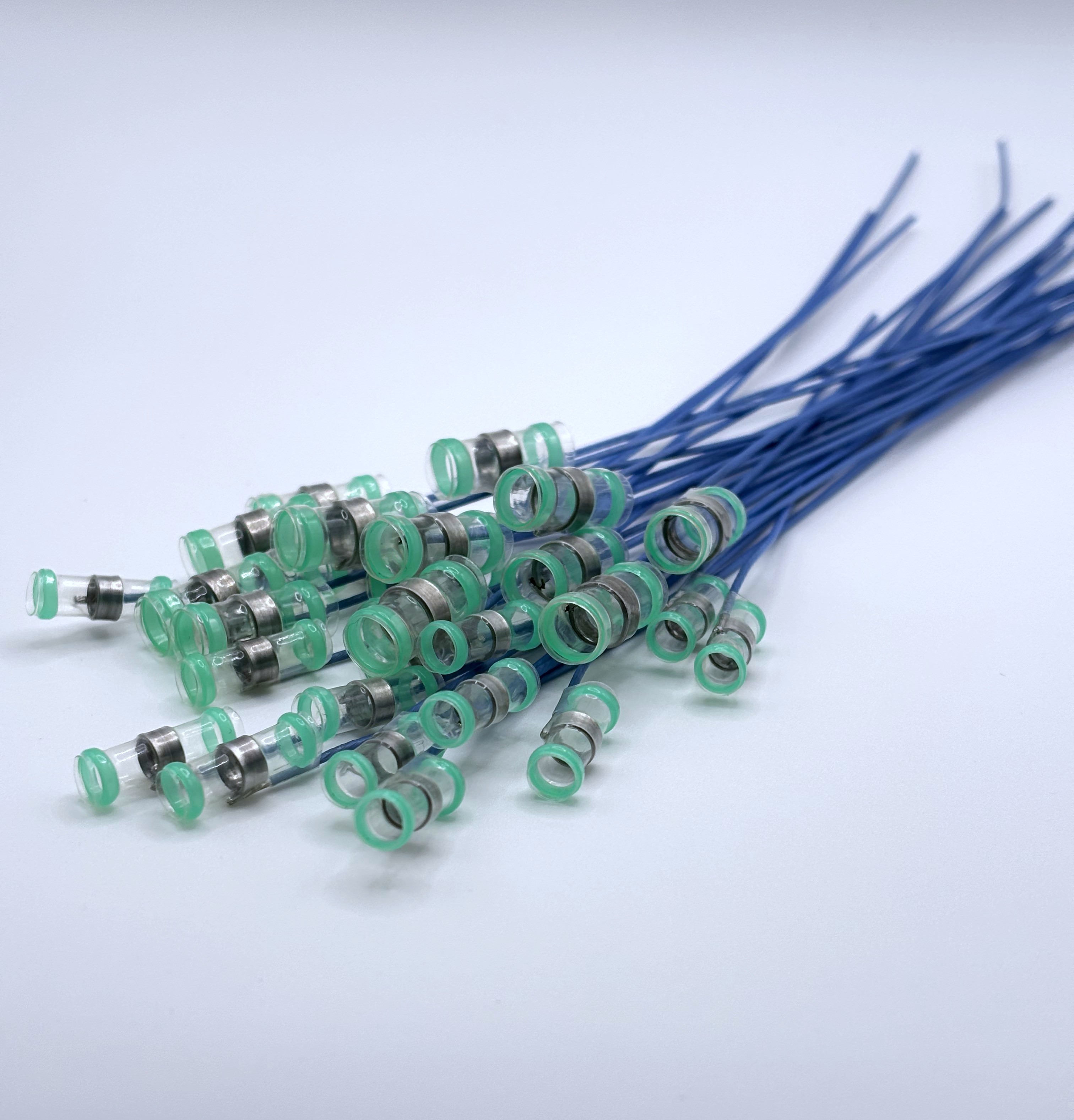

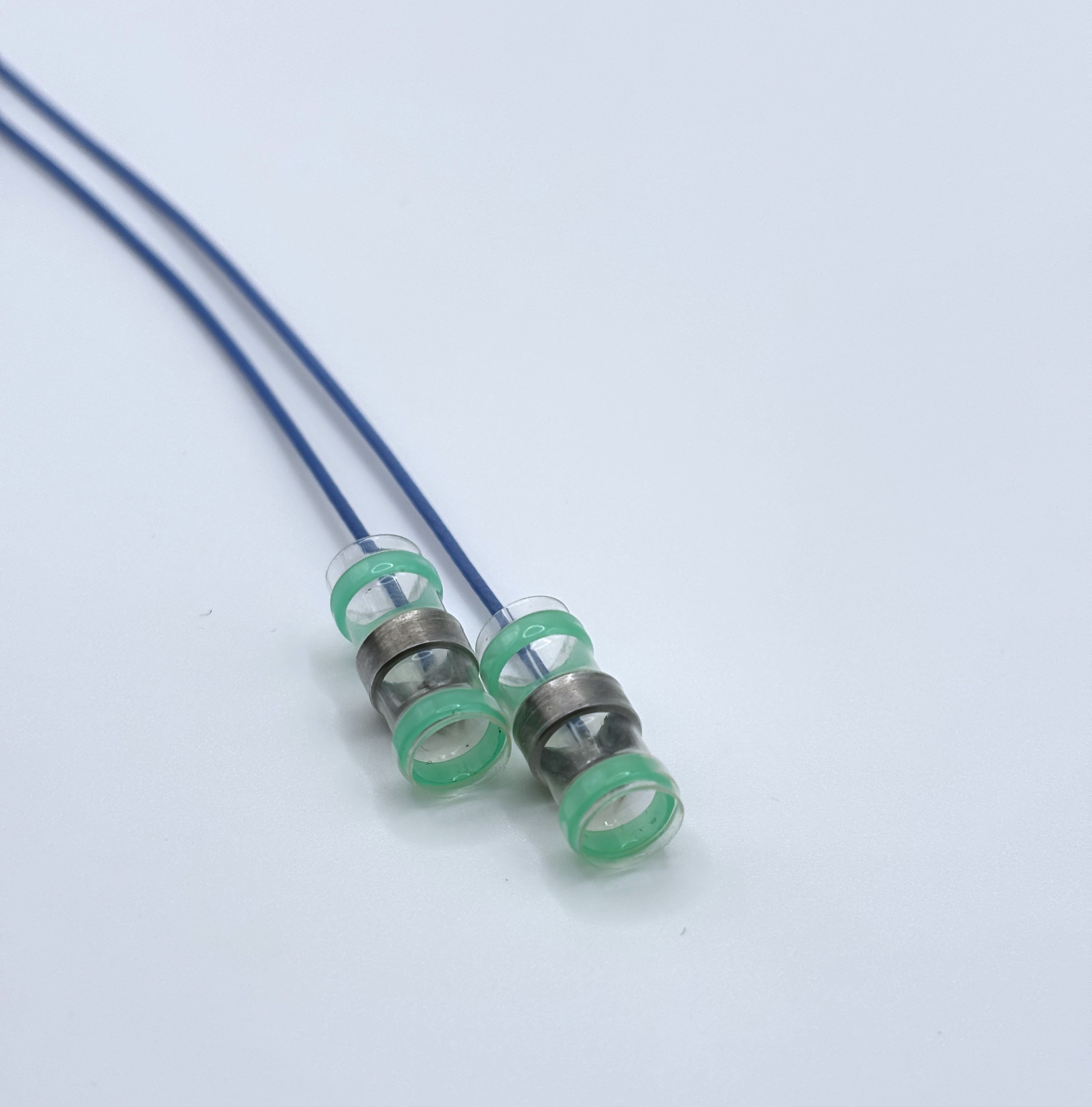

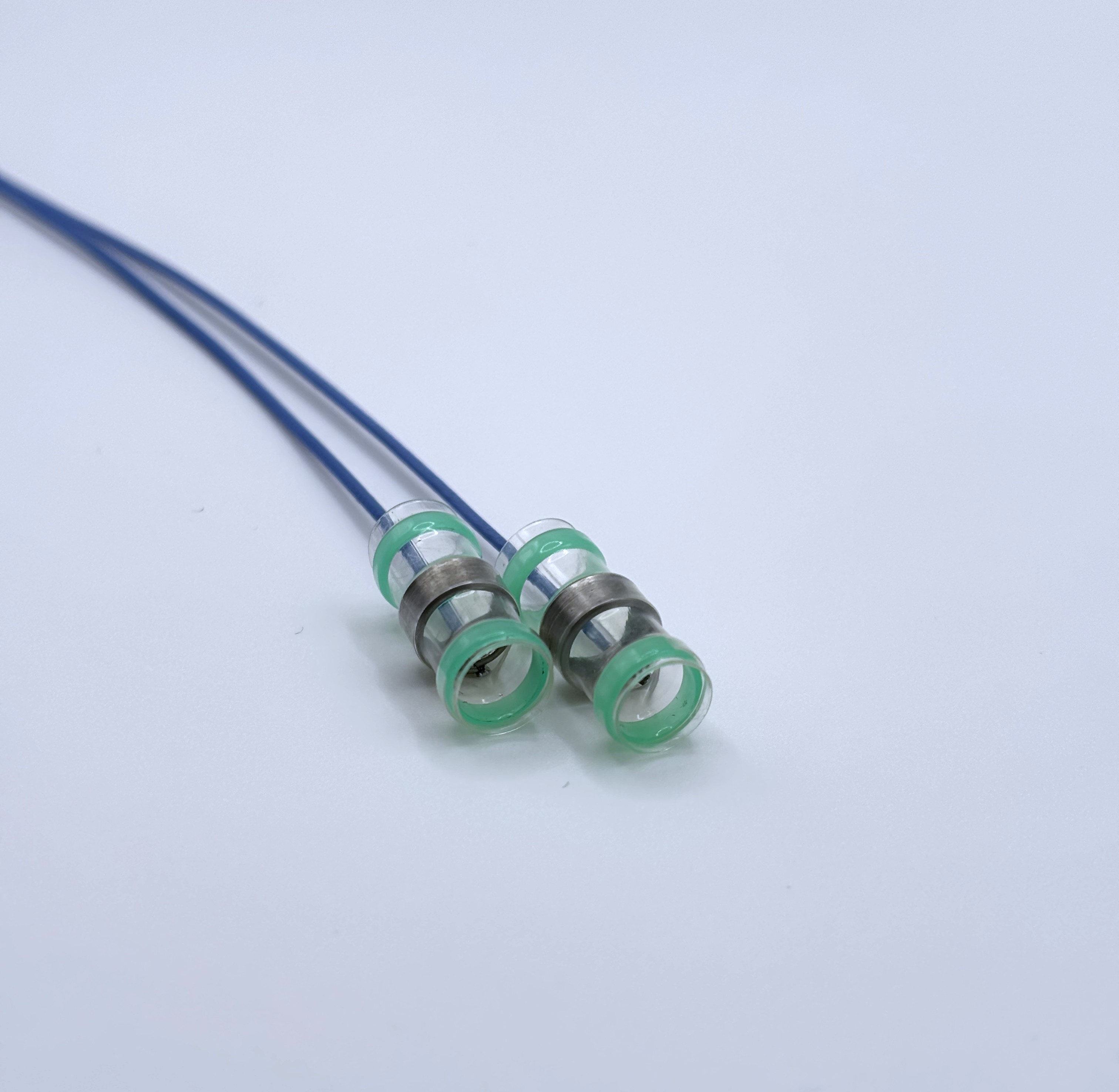

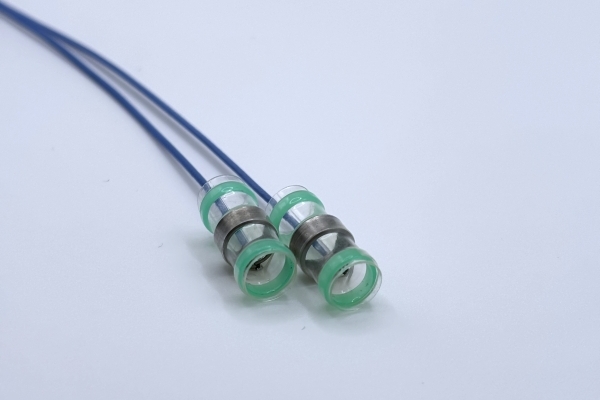

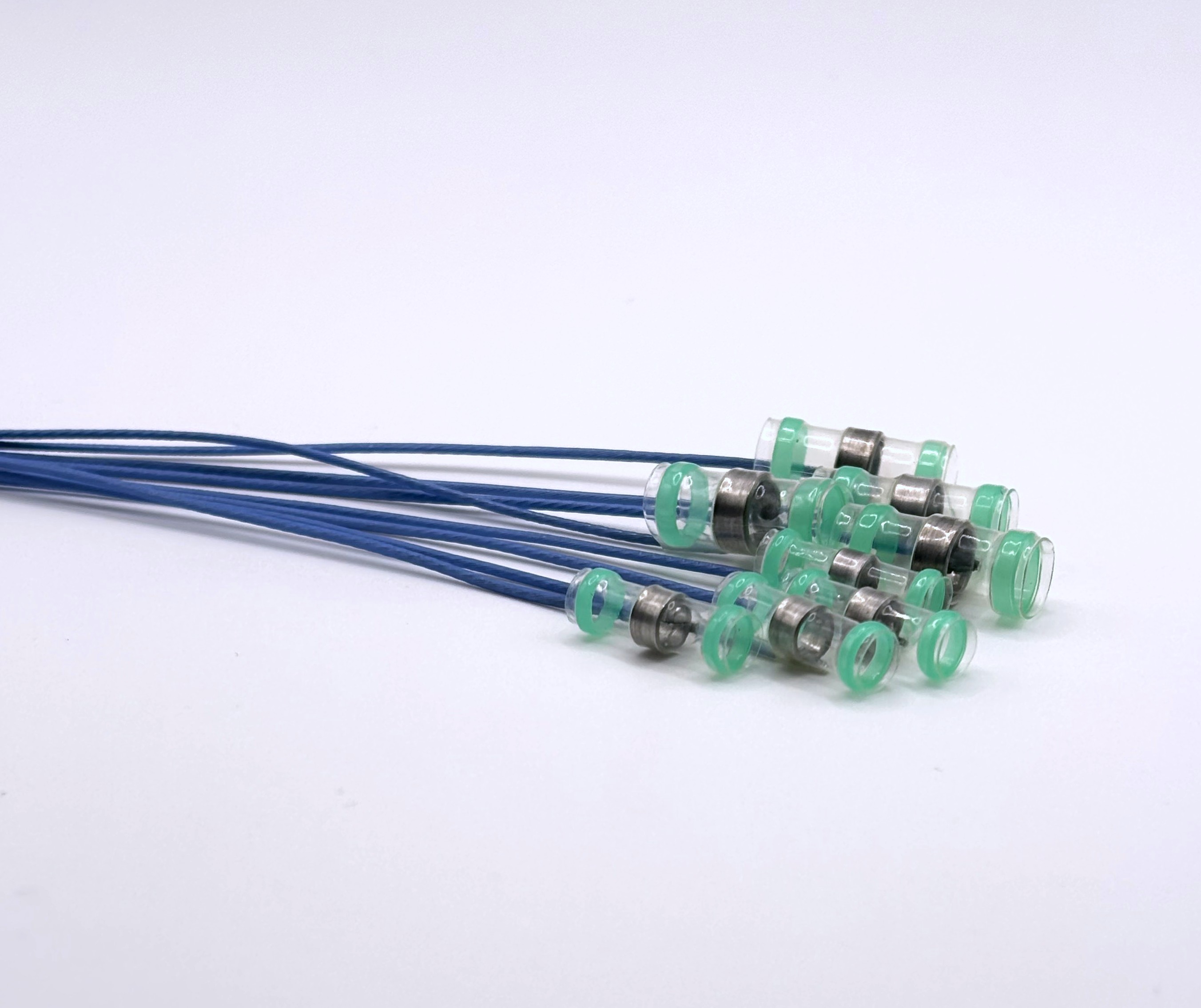

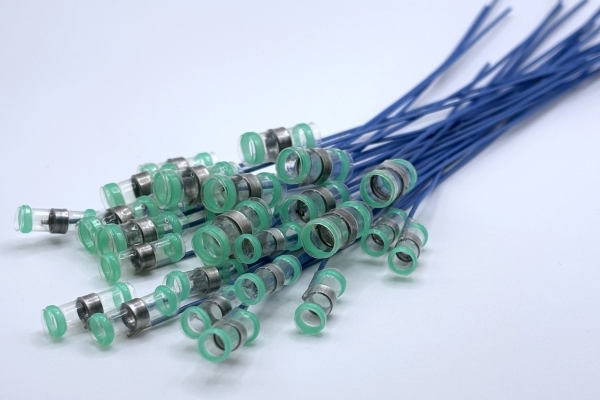

МПТпр-муфты припоечные термоусаживаемые с выводом в виде провода

Муфты (гильзы) припоечные с выводом в виде провода термоусаживаемые, полимерные предназначены для соединения между собой двух проводов и более с заземлением методом пайки.

Основные характеристики:

Материал на основе поливинилфторидной композиции

Рабочая температура: -50°С до +175°С

Продольная усадка: не более 5%

Стандартная упаковка: 50 шт

Температура усадки: Размер 1- 270-300 ⁰С, размер 2-5 350-380 ⁰С

Время усадки: 20-30 сек.

Преимущества применения:

Надежность соединения

Универсальны и просты в установке для соединения и ремонта проводов с заземлением

Повышение скорости монтажа, качества и герметичной защиты мест соединений

Уменьшение влияния человеческого фактора при монтаже проводов и кабелей

Сокращение времени работ, за счет совмещения двух операций, пайки и защиты

Таблица размеров

Марка муфты	Внутренний диаметр до усадки: С, ±5%, мм	Внутренний диаметр до усадки: A, ±5%, мм	Длина ±1,75, мм	Рекомендуемое сечения провода, мм²	Расстояние между кольцами: L, ±5%, мм	Сечение проводаи ±1,0, мм²	Длина провода F мм
МПТпр –1–0,20	2,6	2,9	17	0,25	8,5	0,20	175

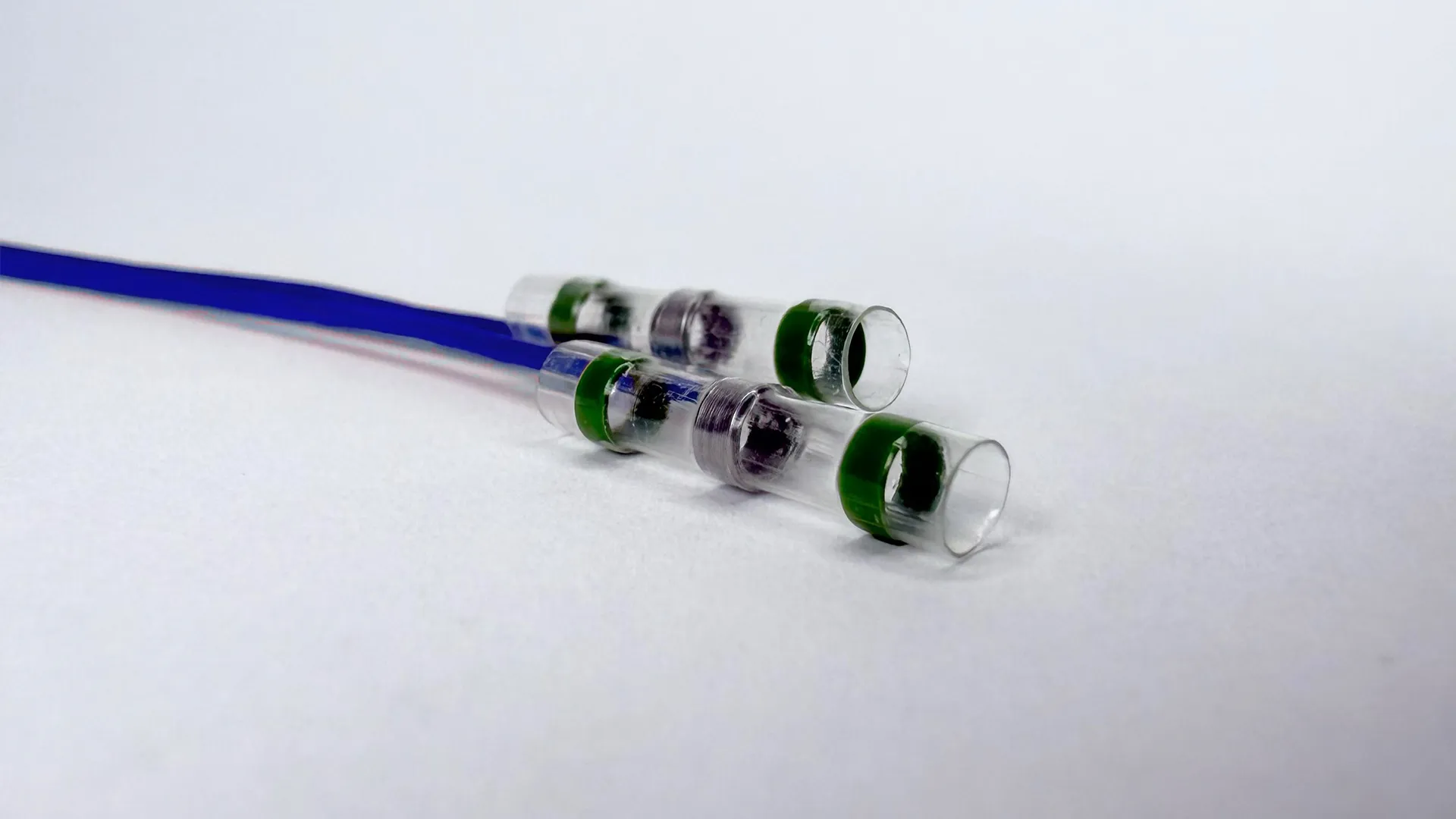

МПТпр –2–0,20 МПТпр –2–0,35	3,5	3,8	17	0,75	8,5	0,20 0,35	175

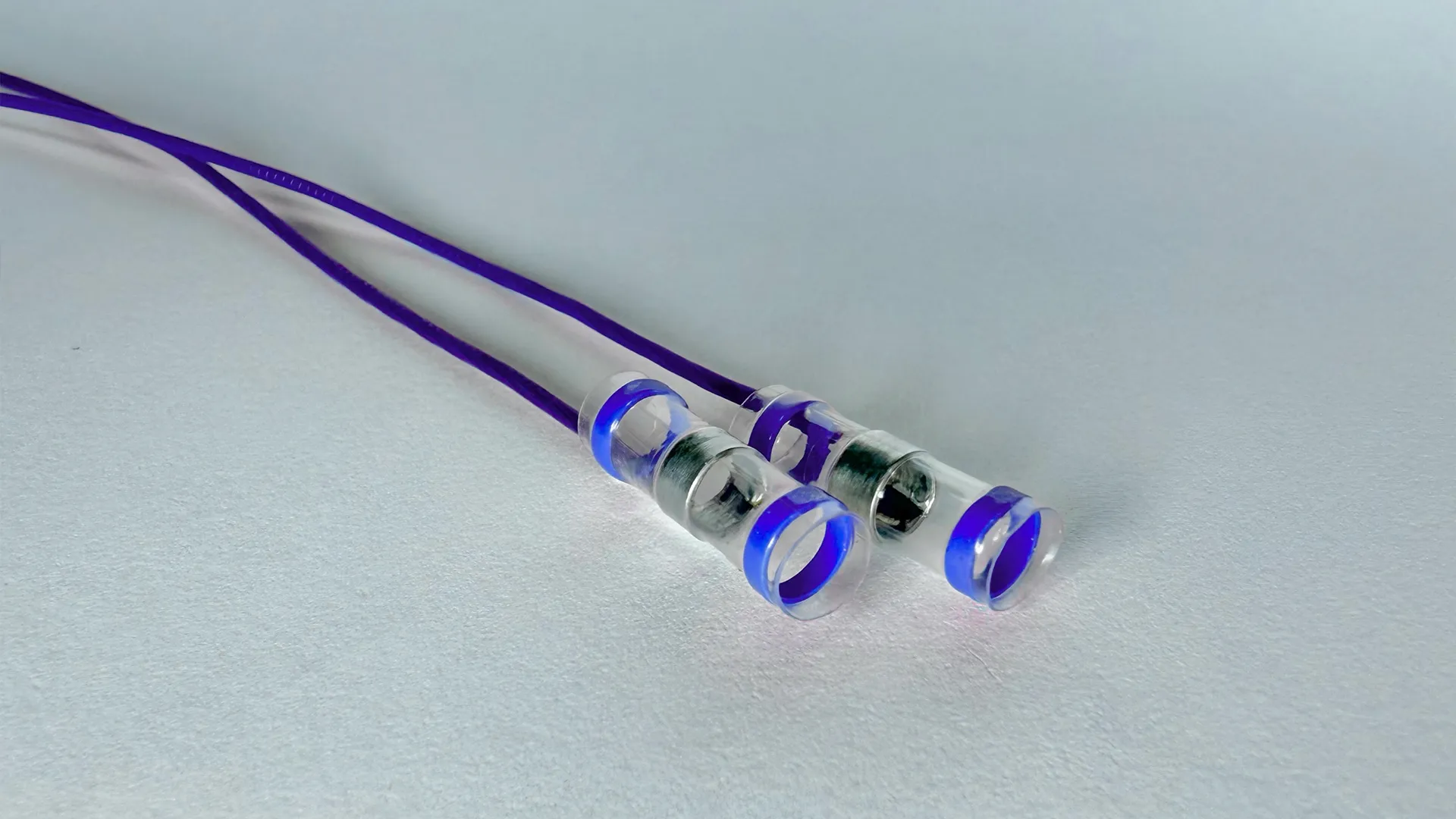

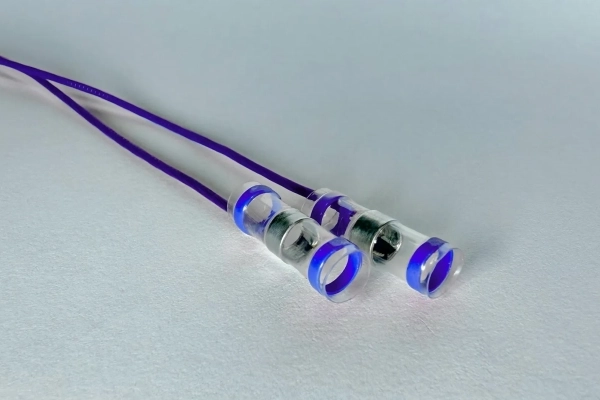

МПТпр –3–0,20 МПТпр –3–0,35	4,4	4,8	17	1,10	8,5	0,20 0,35	175

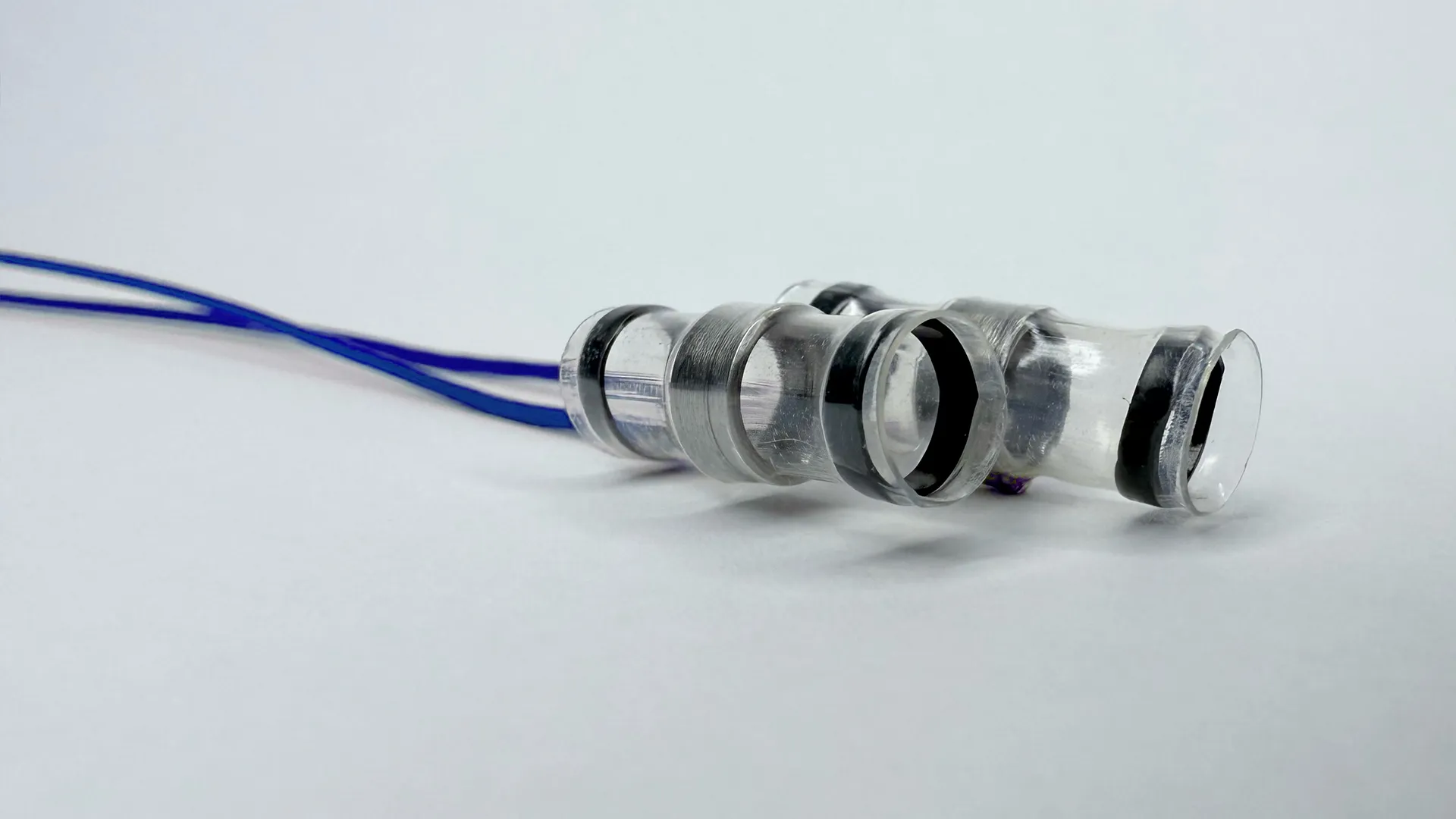

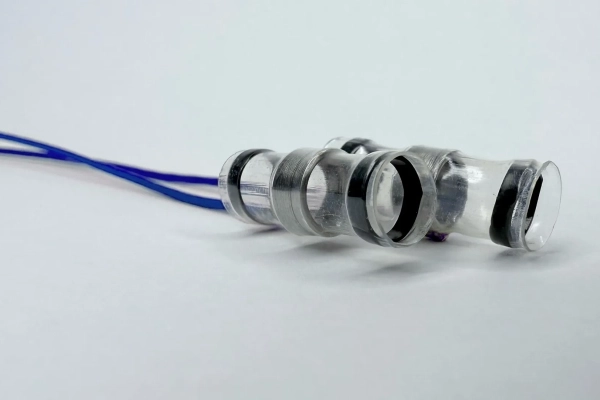

МПТпр –4–0,20 МПТпр –4–0,35	5,4	5,7	17	1,30	8,5	0,20 0,35	175

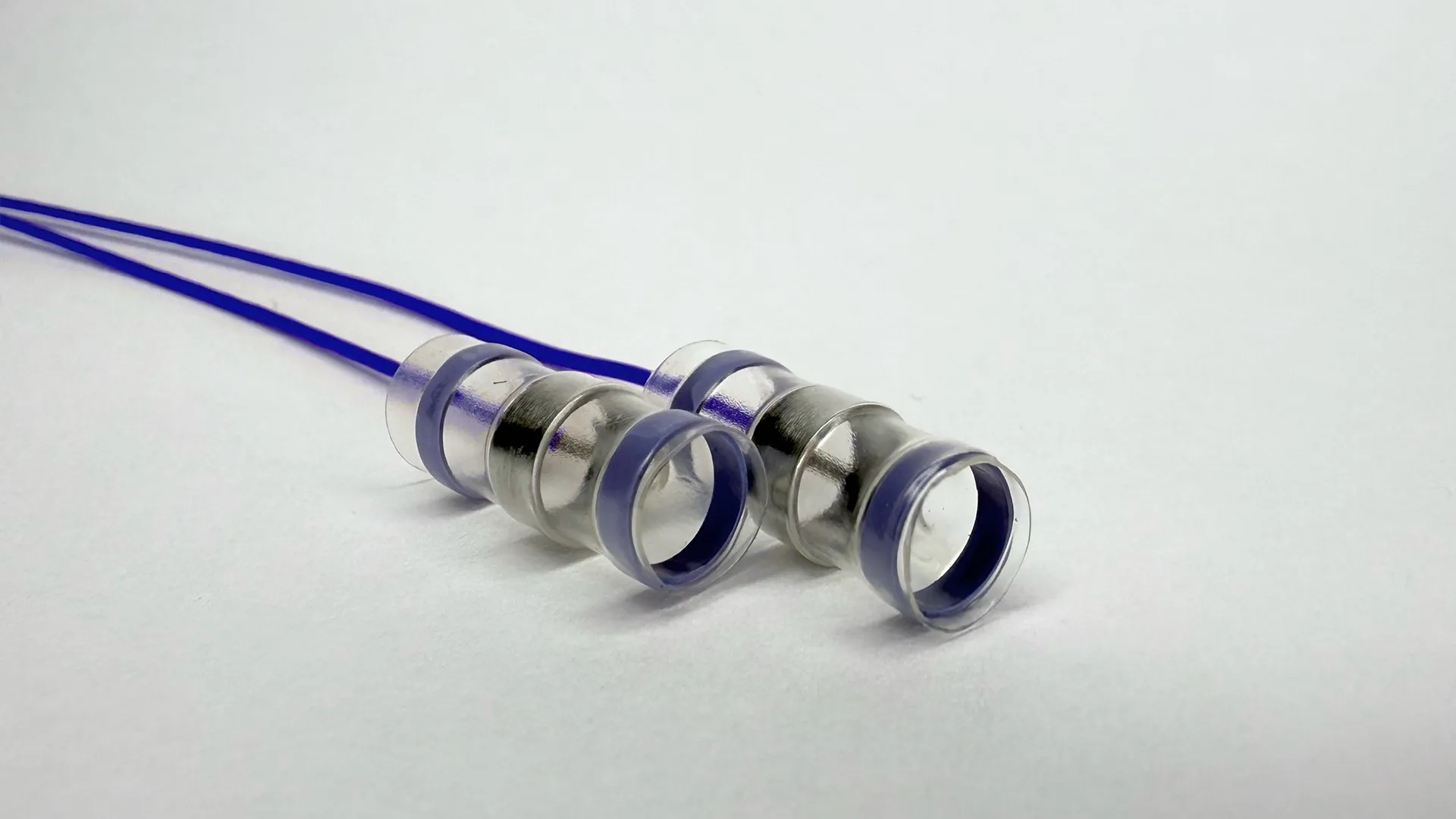

МПТпр–5–0,20 МПТпр –5–0,35	6,4	6,7	19	1,80	8,5	0,20 0,35	175
