Технология монтажа муфты: пошаговая инструкция

Припоечные муфты и термоусаживаемые трубки широко применяются для изоляции, герметизации и механической защиты кабельных соединений. От правильности монтажа зависит не только электрическая надёжность, но и срок службы всего соединения.

В этой статье мы пошагово расскажем, как правильно монтировать припоечную муфту, чтобы она служила безотказно в любых условиях эксплуатации.

Шаг 1: Подготовка кабеля и места соединения

Перед началом монтажа необходимо:

отключить питание кабеля;
зачистить концы кабеля, удалив внешний слой изоляции;
зачистить жилы на нужную длину (в соответствии с типом муфты);
удалить загрязнения и обезжирить поверхности (используйте спирт или специальные салфетки для электротехнических работ).

⚠️ Важно: поверхность должна быть сухой, чистой и без остатков старой изоляции.

Шаг 2: Наденьте термоусаживаемую трубку

Если конструкция муфты включает отдельную термоусаживаемую трубку, не забудьте надеть её заранее на один из концов кабеля. Это распространённая ошибка: после пайки трубку уже невозможно установить.

Шаг 3: Установка припоечной муфты

Совместите жилы соединяемых кабелей, вставив их в припоечную муфту так, чтобы место контакта располагалось в центре припойного кольца внутри трубки.
Убедитесь, что муфта установлена ровно, а провода надёжно фиксированы.

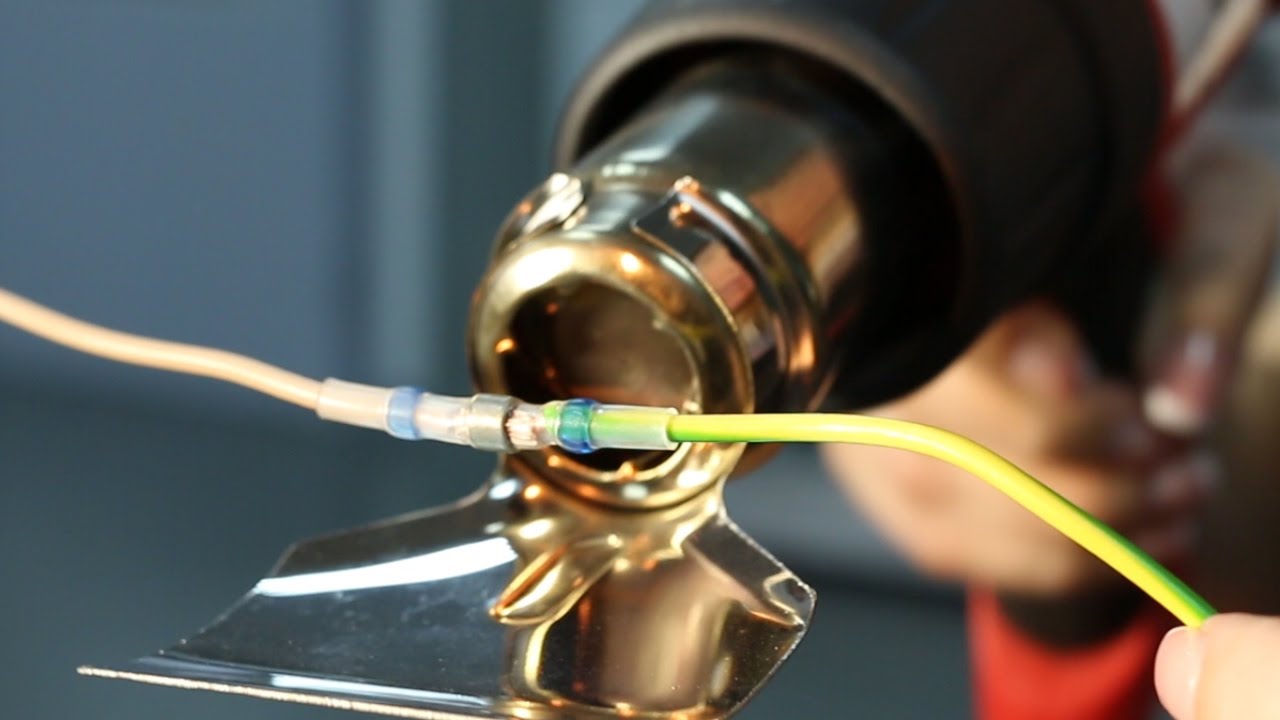

Шаг 4: Нагрев и пайка

Используя строительный фен (или газовую горелку — при допустимом использовании), начните нагрев муфты от центра к краям.
По мере нагрева припой внутри трубки начинает плавиться, равномерно растекаясь по месту соединения.
Продолжайте нагрев, пока:
- трубка не начнёт равномерно усаживаться по всей длине;
- припой полностью не заполняет соединение;
- клей (если есть) не начнёт выступать по краям.

⚠️ Важно: избегайте перегрева. Усадка должна быть равномерной, без обугливания и деформаций.

Шаг 5: Завершение и охлаждение

Дождитесь, пока муфта полностью остынет (обычно 5–10 минут).
Проверьте внешний вид: трубка должна плотно прилегать, не иметь трещин, вздутий или следов перегрева.
При наличии клеевого слоя по краям должен быть виден тонкий равномерный выступ клея.

Шаг 6: Контроль качества соединения

После установки проверьте:

механическую прочность (аккуратно потяните соединение);
отсутствие люфта или смещения трубки;
герметичность (визуально или при необходимости — в условиях влагозащиты);
при необходимости — провести замер сопротивления или другие электротехнические испытания.

Рекомендации по безопасности и качеству монтажа

Всегда отключайте кабель от напряжения перед началом работ.
Используйте сертифицированный фен с контролем температуры.
Не торопитесь: усадка должна происходить постепенно.
Не используйте трубки с повреждениями, трещинами или следами старения.

Монтаж припоечной муфты — несложный, но ответственный процесс. При соблюдении технологии вы получаете надёжное, герметичное и долговечное соединение, устойчивое к влаге, перепадам температур и механическим воздействиям.
