Как подобрать термоусаживаемую трубку под кабель — таблица размеров

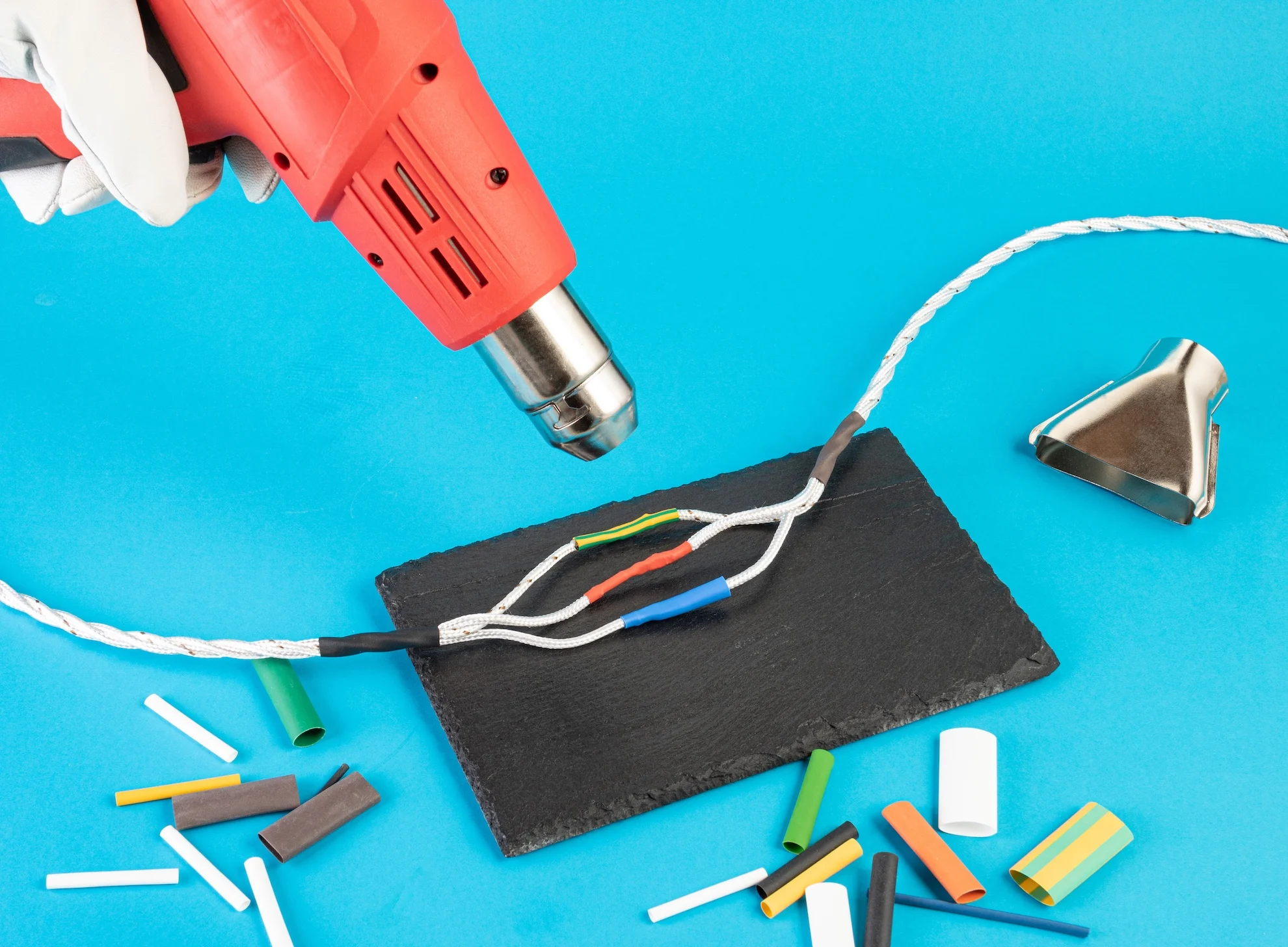

Термоусаживаемая трубка — это универсальный элемент для изоляции, герметизации и механической защиты кабельных соединений. Однако для надёжной и безопасной работы важно правильно подобрать её диаметр. В этой статье мы расскажем, как это сделать грамотно, и приведём удобную таблицу размеров, которую можно использовать в работе.
Почему важно правильно подобрать диаметр?
Если трубка слишком широкая — она не обеспечит плотного прилегания и герметичности.
Если слишком узкая — не наденется на кабель или повредит изоляцию при усадке.
Нужен оптимальный баланс: трубка должна свободно надеваться на соединение до усадки и плотно обжимать его после усадки.
Как работает усадка?
Каждая термоусаживаемая трубка имеет два значения диаметра:
- до усадки (до термообработки) — максимальный внутренний диаметр,
- после усадки — минимальный диаметр, которого трубка достигает после нагрева.
Коэффициент усадки — это отношение исходного диаметра к усаженному. Стандартные варианты:
- 2:1 — самая распространённая (усаживается в 2 раза),
- 3:1 — подходит для неравномерных форм и соединений,
- 4:1 — для особо сложных и разносторонних объектов.
Как выбрать нужный размер?
Вот простой алгоритм:
- Измерьте максимальный наружный диаметр кабеля или соединения.
- Выберите трубку, у которой внутренний диаметр до усадки больше на 20–30%.
- Убедитесь, что после усадки трубка будет плотно обжимать кабель.
Таблица подбора термоусаживаемых трубок
| Наружный диаметр кабеля (мм) | Рекомендуемый диаметр трубки до усадки (мм) | Диаметр трубки после усадки (мм) |
|---|---|---|
| 1,0–1,5 | 3,0 | 1,0 |
| 2,0–3,0 | 5,0 | 2,0 |
| 3,5–5,0 | 8,0 | 2,7 |
| 6,0–7,0 | 10,0 | 3,3 |
| 8,0–10,0 | 13,0 | 4,0 |
| 11,0–13,0 | 16,0 | 5,0 |
| 14,0–17,0 | 19,0 | 6,4 |
| 18,0–22,0 | 24,0 | 8,0 |
| 23,0–28,0 | 30,0 | 10,0 |
📌 Примечание: значения могут незначительно отличаться в зависимости от типа трубки и производителя. Всегда сверяйтесь с технической документацией.
Дополнительные советы
- Для герметизации соединений выбирайте трубки с клеевым внутренним слоем.
- Для высоковольтных или уличных работ — используйте трубки с повышенной стойкостью к УФ и влаге.
- При работе с разными сечениями и ответвлениями выбирайте трубки с коэффициентом усадки 3:1 или 4:1.
Правильно подобранная термоусаживаемая трубка — это гарантия надёжности, долговечности и безопасности.
Если вы сомневаетесь в выборе — обратитесь к специалистам ООО «ПОЛИПРОМ». Мы подберём оптимальное решение с учётом технических условий и сферы применения.
