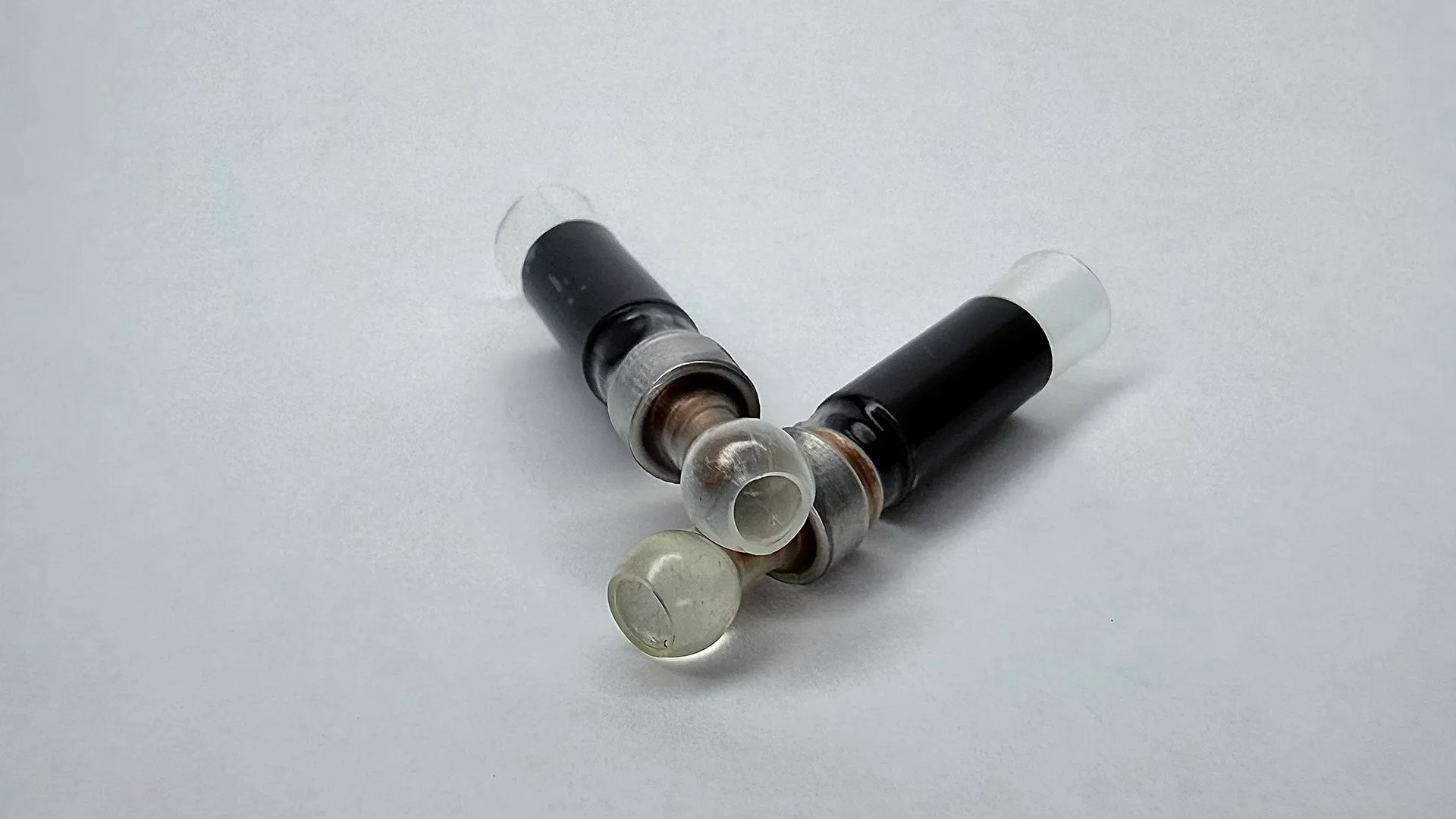

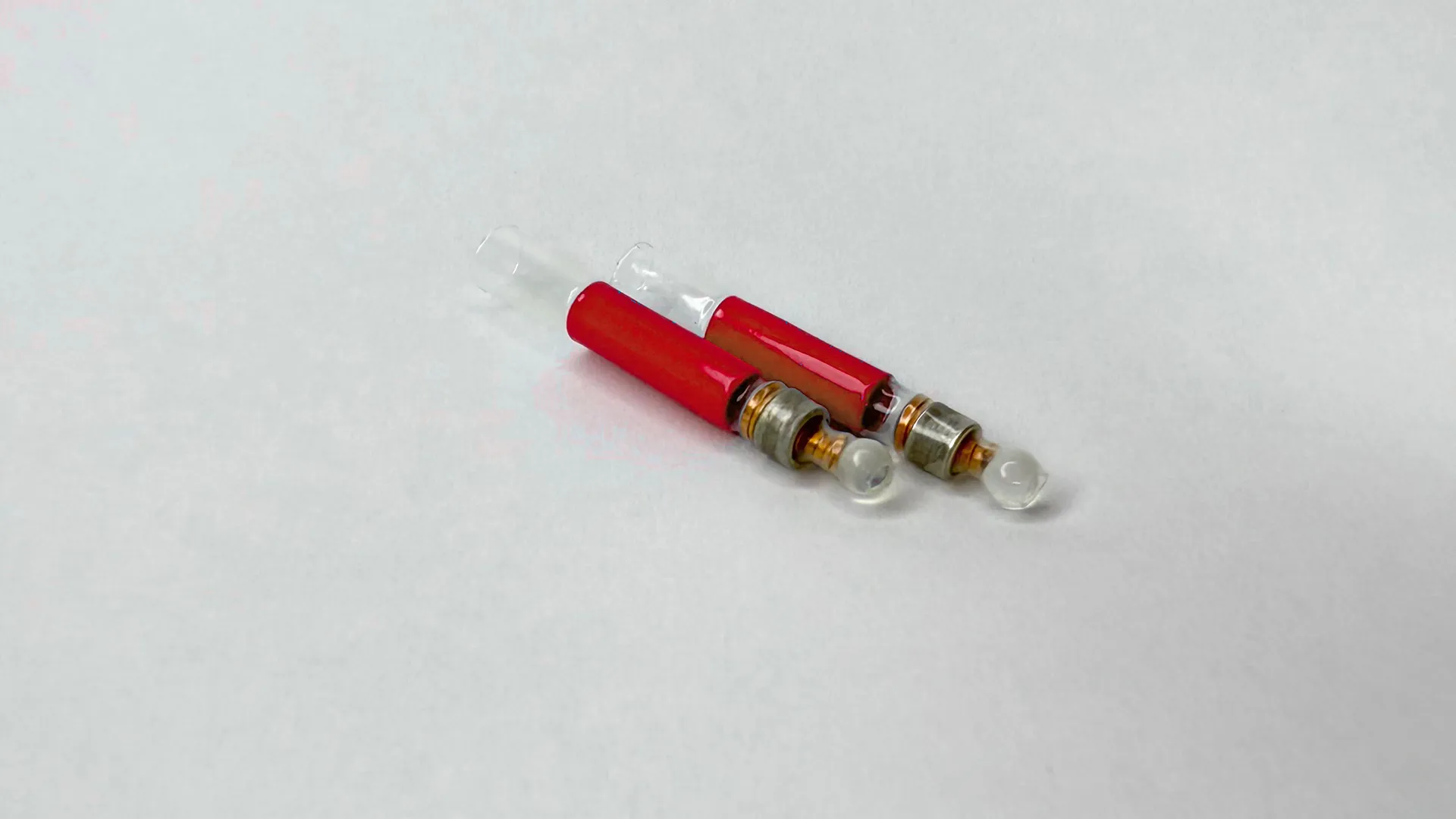

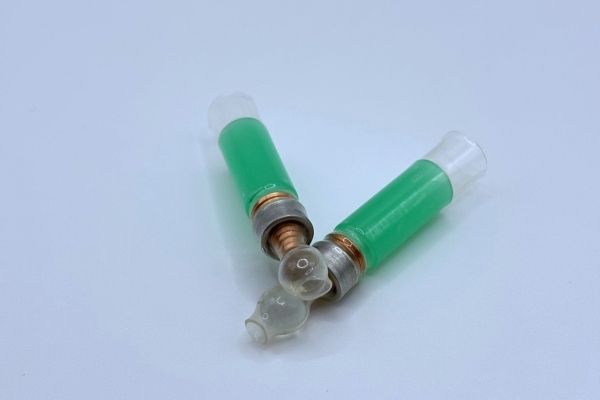

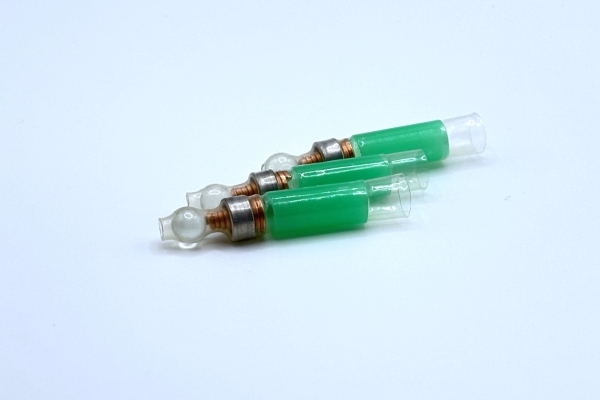

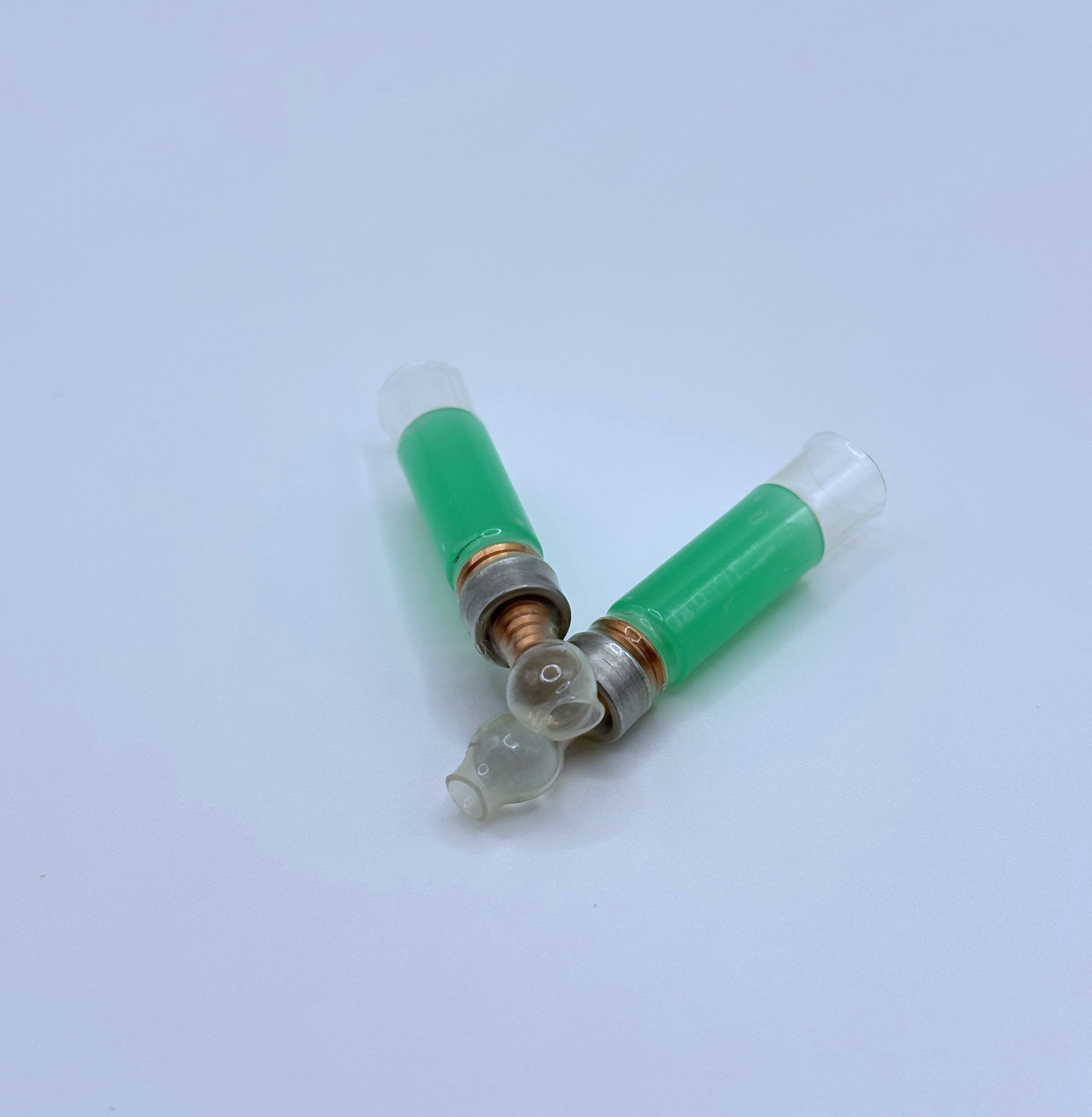

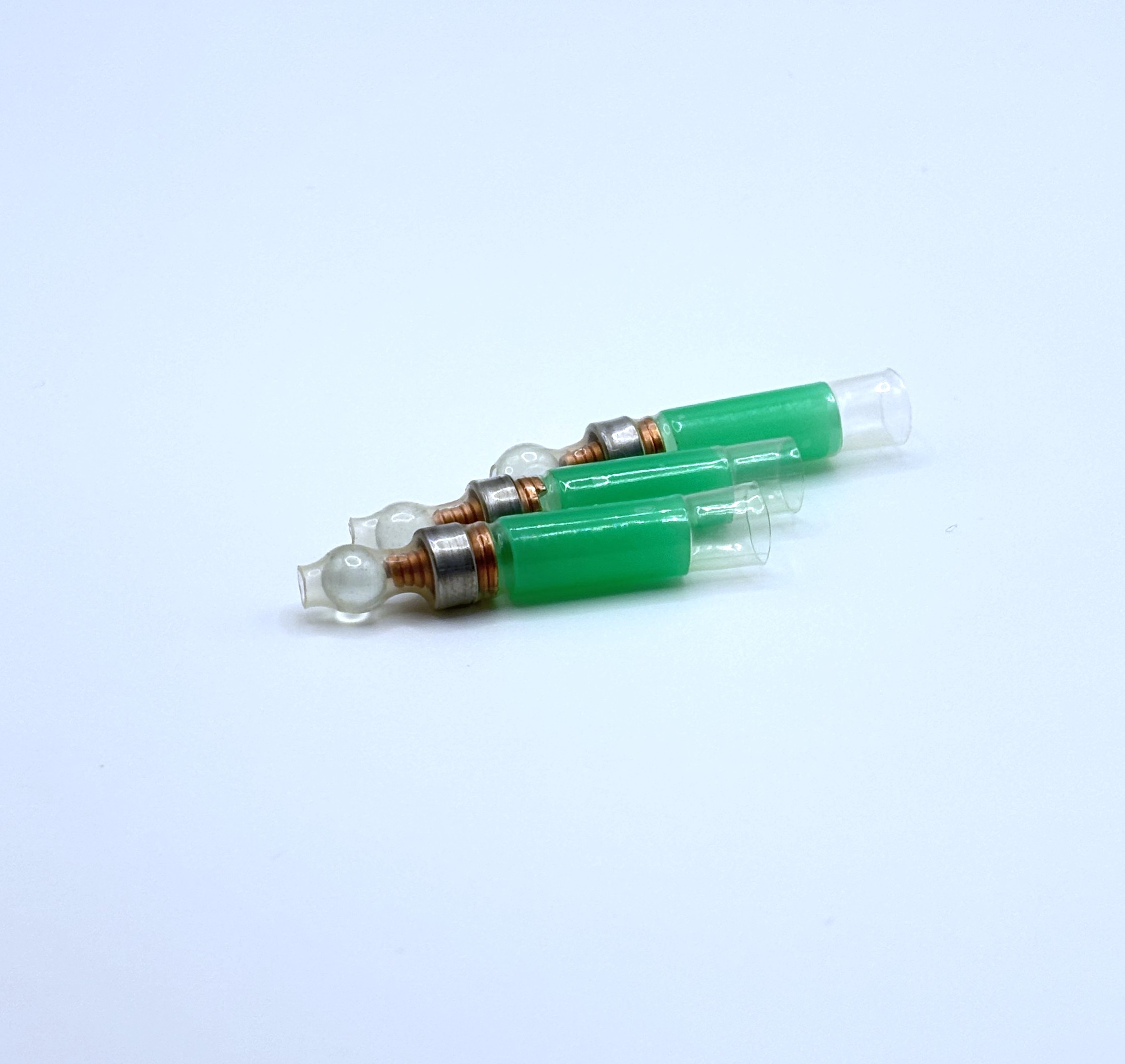

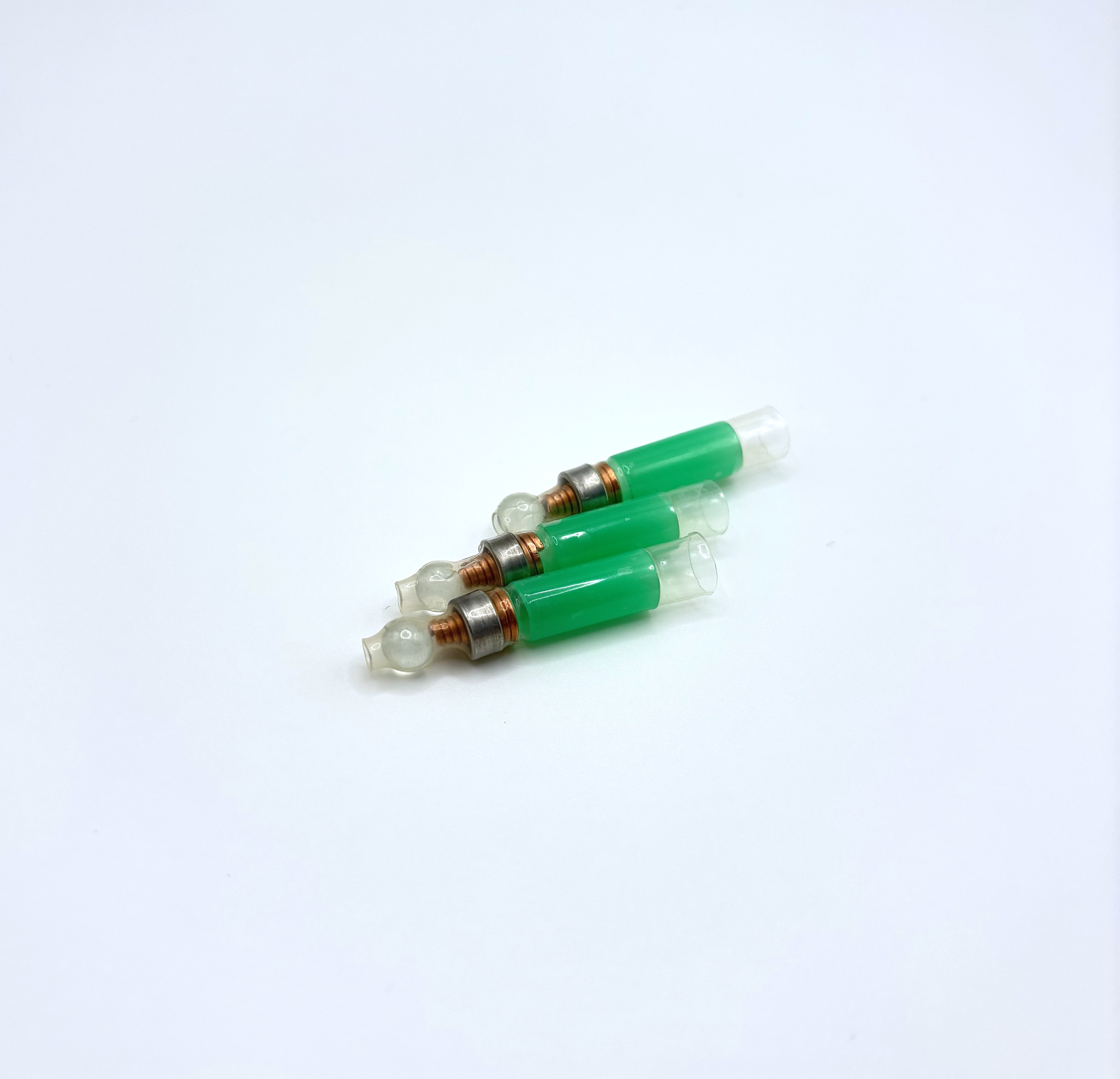

МПТк-муфты припоечные термоусаживаемые концевые с пружиной

Муфты (гильзы) припоечные концевые термоусаживаемые, полимерные предназначены для сращивания и изоляции одного или нескольких проводов методом пайки. Обеспечивают герметичность соединения.

Основные характеристики:

Материал на основе поливинилфторидной композиции

Рабочая температура: -50°С до +125°С

Продольная усадка ±10%

Температура усадки: 360⁰С

Время усадки: 1-3 мин

Стандартная упаковка: 50 шт

Преимущества применения:

Надежность соединения

Герметичность защиты места соединения

Универсальны и просты в установке на провода, кабели и электрические жгуты.

Уменьшение влияния человеческого фактора на качество монтажа электрических сетей.

Сокращение времени работ, за счет совмещения двух операций, пайки и защиты

Таблица размеров МПТк

Марка гильзы	Внутренний диаметр до усадки: А ±5%, мм	Длина B ±5%, мм	Рекомендуемое сечения провода, мм²	Длина уплотнительного кольца не более, ± 0,2 мм
МПТк – 1	3,5	32,93±2,0	0,70 + 1,0	10
МПТк – 2	5,5	32,73±2,0	2,00 + 2,50	10
МПТк – 3	7,5	39,28±2,0	3,00 + 3,50	10

Таблица размеров МПТкз

Марка гильзы	Внутренний диаметр до усадки: А, ±5%, мм	Длина B, ±5%, мм	Рекомендуемое сечения провода, мм²	Длина уплотнительного кольца не более, ± 0,2 мм
МТкз – 1	3,5	32,5±2,0	0,70 + 1,0	10
МТкз – 2	5,5	32,5±2,0	2,00 + 2,50	10
